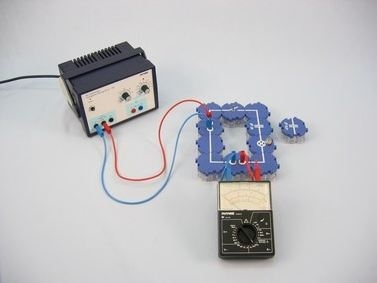

Der Kondensator im Wechselstromkreis

Artikel-Nr.: P1373600

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

Prinzip

Die Schüler sollen erkennen, dass ein Kondensator in einem Wechselstromkreis einen endlich großen Widerstand darstellt. Die beiden vorgesehenen Versuche sollen qualitative bzw. halbquantitative Aussagen über den kapazitiven Widerstand erbringen.

Vorteile

Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
Hartvergoldete, korrosionsbeständige Kontakte
Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie verhält sich ein Kondensator im Wechselstromkreis?

Weise nach, dass ein Kondensator einen Wechselstromkreis nicht unterbricht, und untersuche, wovon die Stromstärke abhängt, wenn ein Kondensator in den Wechselstromkreis eingebaut ist.

Lieferumfang
Leitungs-Baustein, gerade, SB	05601-01	4
Leitungs-Baustein, winklig, SB	05601-02	4
Leitungs-Baustein, T-förmig, SB	05601-03	1
Leitungs-Baustein, unterbrochen mit Buchsen, SB	05601-04	2
Leitungs-Baustein, Anschlussbaustein, SB	05601-10	2
Ausschalter, SB	05602-01	1
Umschalter, SB	05602-02	1
Lampenfassung E10, SB	05604-00	2
Kondensator (ELKO) 47 µF, SB	05645-47	1
Kondensator (ELKO) 470 µF, SB	05646-47	1
Verbindungsleitung, 32 A, rot, diverse Längen	07360-01	1
Verbindungsleitung, 32 A, blau, diverse Längen	07360-04	1
Verbindungsleitung, 32 A, rot, diverse Längen	07361-01	1
Verbindungsleitung, 32 A, blau, diverse Längen	07361-04	1
Glühlampe 6 V/0,5 A, E 10, 10 Stück	35673-03	1
Glühlampen 4 V/0,08 A/0,16 W, Sockel E10 Set mit 10 Stück	06154-03	1
PHYWE Analoges Multimeter, 600V AC/DC, 10A AC/DC, 2MΩ, mit Überlastschutz	07021-11	1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A	13506-93	1
