Technische Daten

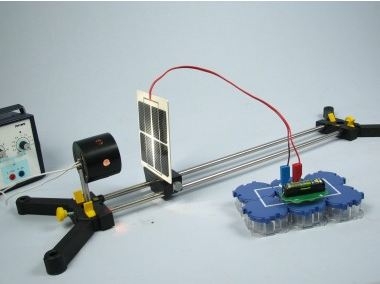

Speicherung elektrischer Energie einer Solarzelle mit einem Akku

Artikel-Nr.: P9511800

Prinzip

Akkumulatoren können unterschiedliche Ladezustände haben.

Prüfen sie vor dem Experiment, ob ihr Akku so weit entladen ist, dass das Glühlämpchen zu Beginn des Versuches nicht leuchtet. Leuchtet es, so kann der Akku recht schnell über das 6-V-Glühlämpchen entladen werden.

Der Akku kann andererseits so tief entladen sein, dass die Aufladezeit von 7 Minuten nicht ausreicht. In diesem Fall muss die Aufladezeit erhöht werden.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 26 Versuchen zum Thema Erneuerbare Energie Solarzellen, Windenergie, Wasserkraft
  • Das verwendete Netzgerät ist vielfältig einsetzbar und besonders geeignet für Schülerversuche für alle Altersstufen ("RiSU 2016 - Konform")
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie kann Solarenergie gespeichert werden?

Versuche die mit einer Solarbatterie gewonnene elektrische Energie mit einem Akku zu speichern.

Lieferumfang

Leitungs-Baustein, winklig, SB 05601-02 4
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Lampenfassung E10, SB 05604-00 1
Glühlampen 1,5 V/0,15 A/0,22 W, Sockel E10 Set mit 10 Stück 06150-03 1
Solarbatterie 4 Zellen 10,5 x 17 cm, mit Steckern, 2 V, 838 mA 06752-22 1
Halogenlampe mit Reflektor, 12 V / 20 W 05780-00 1
Halter für Halogenlampe mit Reflektor 05781-00 1
Batteriehalter (Typ AA), SB 05606-00 1
Ni-MH-Akku 1,2 V 1,3 Ah Ni-MH, (1 Paar, Mignon) 07922-03 1
Sonnenkollektor für Schülerversuche 05760-00 1
Reiter für optische Profilbank 09822-00 1
Stativstangen, Edelstahl, diverse Größen 02037-00 2
Maßband, l = 2 m 09936-00 1
Digitale Stoppuhr, 24 h, 1/100 s und 1 s 24025-00 1
PHYWE Stativfuß, teilbar, für 2 Stangen, d ≤ 14 mm 02001-00 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
