Technische Daten


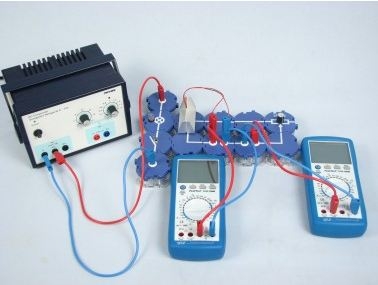

Strom-Spannungs-Kennlinie einer Solarzelle

Artikel-Nr.: P9512000

Prinzip

Die maximal nutzbare Leistung einer Solarzelle ist von der Beleuchtungsstärke abhängig. Die Strom-Spannungs-Kennlinie einer Solarzelle wird bei verschiedenen Beleuchtungsstärken aufgenommen.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 26 Versuchen zum Thema Erneuerbare Energie Solarzellen, Windenergie, Wasserkraft
  • Das verwendete Netzgerät ist vielfältig einsetzbar und besonders geeignet für Schülerversuche für alle Altersstufen ("RiSU 2016 - Konform")
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie verändern sich Stromstärke und Spannung bei Belastung einer Solarzelle?

Belaste die Solarzelle mit einem veränderbaren Widerstand. Notiere jeweils Spannung und Stromstärke bei verschiedenen Werten des Lastwiderstandes.



Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 2
Leitungs-Baustein, winklig, SB 05601-02 3
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Leitungs-Baustein, Anschlussbaustein, SB 05601-10 2
Ausschalter, SB 05602-01 1
Lampenfassung E10, SB 05604-00 1
Potentiometer 250 Ohm, SB 05623-25 1
Solarzelle 3,3 x 6,5 cm, mit Steckern, 0,5 V, 330 mA 06752-09 1
Halter für Solarzelle 3,3 x 6,5 cm, mit Steckern 06752-08 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 2
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
Glühlampe 6 V/0,5 A, E 10, 10 Stück 35673-03 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 2
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
