Technische Daten


Der Schutz-Trenntransformator

Artikel-Nr.: P1377500

Prinzip

Bei Verwendung eines Trenntransformators besteht zwischen dem Primärstromkreis (Netzstromkreis) und dem Sekundärstromkreis (Verbraucherstromkreis) keine leitende Verbindung. Es besteht keine Spannung zwischen dem Verbraucherstromkreis und Erde. Berührt ein Mensch nicht isolierte spannungsführende Leitungen im Verbraucherstromkreis so ist er durch diesen Trafo geschützt (Schutz-Trenntransformator).

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie kann ein gefärdender Stromfluss vom L-Leiter über den menschlichen Körper zur Erde verhindert werden?

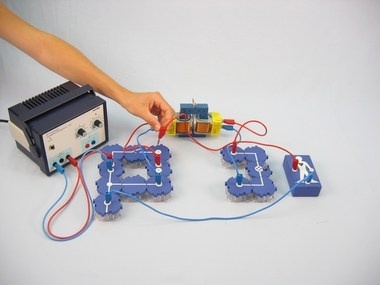

Baue eine Stromversorgung mit einem Schutz-Trenntransformator auf.



Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 1
Leitungs-Baustein, winklig, SB 05601-02 3
Leitungs-Baustein, T-förmig, SB 05601-03 1
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Leitungs-Baustein, Anschlussbaustein, SB 05601-10 2
Leitungs-Baustein, gerade mit Buchse, SB 05601-11 1
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 2
Ausschalter, SB 05602-01 1
Lampenfassung E10, SB 05604-00 1
Spule, 400 Windungen 07829-01 2
Schüler - Eisenkern, U-förmig, geblättert 07832-00 1
Schüler - Eisenkern, I-förmig, geblättert 07833-00 1
Spannschraube für Schüler - Eisenkern 07834-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 2
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
Glühlampen 12 V/0,1 A/ 1,2 W, Sockel E10 Set mit 10 Stück 07505-03 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
