Arbeitspunktstabilisierung einer Transistor-Verstärkerstufe

Artikel-Nr P1401600 | Typ: Experimente

Klasse 10-13
20 Minuten
10 Minuten
Lehrer/Professoren
schwer
Digitale Lerninhalte
Lieferzeit: Auf Anfrage
CHF 9’601.20
Inhalt 1 Stück
CHF 10’378.90 inkl. ges. MwSt.
Versandkostenfrei ab CHF 1'000

Ich bin auch Bestandteil von:

Set Lehrerversuche Elektrik Baustein-System 3 für 27 Versuche, DEMO advanced Physik ET-TRO

Artikel-Nr 15572-88 | Typ: Set

Lieferzeit:
Auf Anfrage

Unknown

Prinzip

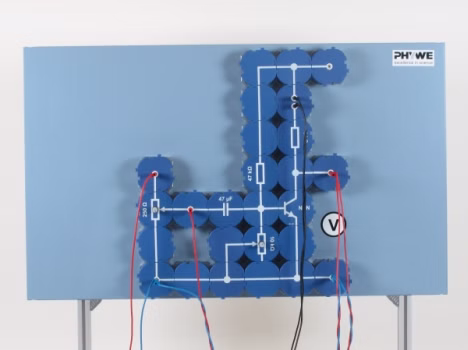

Es soll gezeigt werden, wie sich eine ungünstige Lage des Arbeitspunktes einer Transistor-Verstärkerstufe auf die Verstärkerwirkung auswirkt und wie der Arbeitspunkt gegenüber Veränderungen der Betriebsspannung stabilisiert werden kann.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reelle Bauteile auf der Unterseite sichtbar

Gerätename
Artikel-Nr
Menge
Hafttafel mit Gestell, magnetisch
Artikel-Nr.: 02150-00
1
Leitungs-Baustein, gerade, DB
Artikel-Nr.: 09401-01
6
Leitungs-Baustein, winklig, DB
Artikel-Nr.: 09401-02
2
Leitungs-Baustein, T-förmig, DB
Artikel-Nr.: 09401-03
4
Leitungs-Baustein, unterbrochen, DB
Artikel-Nr.: 09401-04
1
Leitungskreuz, verbunden, DB
Artikel-Nr.: 09401-06
1
Leitungs-Baustein, Anschlussbaustein, DB
Artikel-Nr.: 09401-10
4
Leitungs-Baustein, gerade mit Buchse, DB
Artikel-Nr.: 09401-11
1
Widerstand 100 Ohm, DB
Artikel-Nr.: 09413-10
1
Widerstand 1 kOhm, DB
Artikel-Nr.: 09414-10
1
Widerstand 47 kOhm, DB
Artikel-Nr.: 09415-47
1
Potentiometer 10 kOhm, DB
Artikel-Nr.: 09425-10
1
Potentiometer 250 Ohm, DB
Artikel-Nr.: 09423-25
1
Kondensator (ELKO) 47 µF, DB
Artikel-Nr.: 09445-47
1
Transistor NPN (BC337), DB
Artikel-Nr.: 09456-00
1
Verbindungsleitung, 32 A, rot, diverse Längen
Artikel-Nr.: 07362-01
1
Verbindungsleitung, 32 A, blau, diverse Längen
Artikel-Nr.: 07362-04
1
Verbindungsleitung, 32 A, rot, diverse Längen
Artikel-Nr.: 07363-01
5
Verbindungsleitung, 32 A, blau, diverse Längen
Artikel-Nr.: 07363-04
5
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A
Artikel-Nr.: 13503-93
1
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur
Artikel-Nr.: 13840-00
1
Lautsprecher 8 Ohm/5 kOhm
Artikel-Nr.: 13765-00
1
PHYWE Digitaler Funktionsgenerator, USB
Artikel-Nr.: 13654-99
1
Digitales Speicheroszilloskop, 20 MHz / 2 CH, 100 MS/s
Artikel-Nr.: EAK-P-1335
1
Adapter, BNC-Stecker/4 mm-Buchsenpaar
Artikel-Nr.: 07542-26
2
Elektrische Symbole für Demo-Tafel, 12 Stück
Artikel-Nr.: 02154-03
1
Schraubzwinge
Artikel-Nr.: 02014-01
2
