Technische Daten

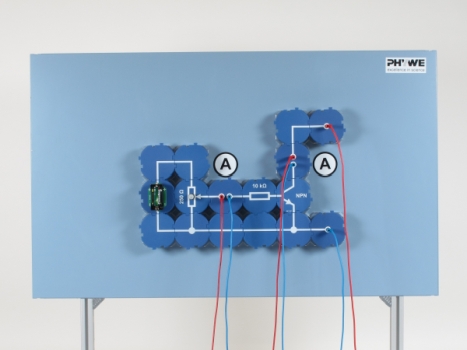

Die Strom-Spannungs-Kennlinie eines Transistors

Artikel-Nr.: P1383300

Prinzip

Es soll untersucht werden, wie die Stärke des Kollektorstromes bei unterschiedlichen Werten der Basisstromstärke von der Kollektorspannung abhängt.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reelle Bauteile auf der Unterseite sichtbar

Lieferumfang

PHYWE Hafttafel mit Gestell, Demo Physik 02150-00 1
Leitungs-Baustein, gerade, DB 09401-01 2
Leitungs-Baustein, winklig, DB 09401-02 4
Leitungs-Baustein, T-förmig, DB 09401-03 2
Leitungs-Baustein, unterbrochen, DB 09401-04 3
Leitungs-Baustein, Anschlussbaustein, DB 09401-10 2
Batteriehalter (Typ C), SB 05605-00 1
Widerstand 10 kOhm, DB 09415-10 1
Potentiometer 250 Ohm, DB 09423-25 1
Transistor NPN (BC337), DB 09456-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07363-01 3
Verbindungsleitung, 32 A, blau, diverse Längen 07363-04 3
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A 13503-93 1
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur 13840-00 2
Batterie Babyzelle, 1.5 V (Typ C), R14 (IEC-Typ), 2er Pack 07400-00 1
Elektrische Symbole für Demo-Tafel, 12 Stück 02154-03 1
