Technische Daten

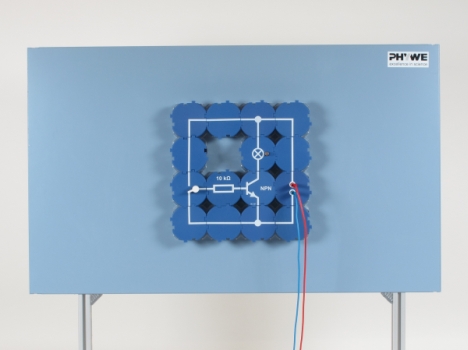

Der npn-Transistor

Artikel-Nr.: P1383100

Prinzip

Es soll demonstriert werden, dass bei einem npn-Transistor nur dann vom Emitter zum Kollektor ein Strom fließen kann, wenn die Basis mit dem Pluspol einer Gleichstromquelle verbunden ist und dadurch die Sperrwirkung der Basis-Emitter-Grenzschicht beseitigt wird.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reelle Bauteile auf der Unterseite sichtbar

Lieferumfang

PHYWE Hafttafel mit Gestell, Demo Physik 02150-00 1
Leitungs-Baustein, gerade, DB 09401-01 4
Leitungs-Baustein, winklig, DB 09401-02 4
Leitungs-Baustein, T-förmig, DB 09401-03 2
Leitungs-Baustein, unterbrochen, DB 09401-04 1
Umschalter, DB 09402-02 1
Lampenfassung E10, DB 09404-00 1
Widerstand 10 kOhm, DB 09415-10 1
Transistor NPN (BC337), DB 09456-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07363-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07363-04 1
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A 13503-93 1
Glühlampe 6 V/0,5 A, E 10, 10 Stück 35673-03 1
Elektrische Symbole für Demo-Tafel, 12 Stück 02154-03 1
